CF-II型链板回转式格栅除污机

概述与用途
CF-Ⅱ型链板回转式格栅除污机，它适用于城市污水处理中雨水、污水泵站、给水提升泵站以及污水处理厂的进水口处，用来拦截、清除漂浮杂物，是一种适用范围较广的除污设备。



设备主要特点
1、驱动装置采用摆线针轮或斜齿轮式减速机直接驱动，噪声低、结构紧凑、运行平稳等特点；   2、耙齿板采用数控机床加工，精度高、外表美观，其栅距可根据用户要求确定；
3、机架为整体框架结构，刚性强、安装简便，日常维修工作量少；
4、设备操作简便，可直接就地/远程控制设备的运行；
5、为防止意外过载，设有机械剪切销和过电流双重保护，使设备运行安全可靠。

结构与工作原理
CF-Ⅱ型链板回转式格栅除污机采用链板回转式，由齿耙板和固定栅条组成过水栅面，当污水流过时，大于栅隙的杂物被拦截，齿耙板的耙齿深入栅条的间隙中，当驱动装置带动牵引链作回转运动时，耙齿把截留在栅面上的杂物自下而上带至出渣口，当耙齿自上而下转向运动时，杂物依靠重力自行脱落，从卸料口中落入输送机或垃圾小车内，然后外运或作进一步处理。

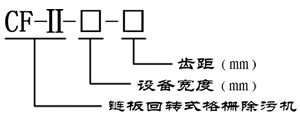

型号规格表示

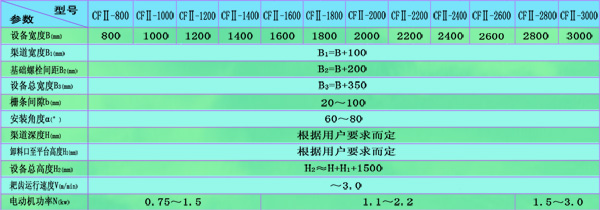

主要技术参数和安装外形尺寸

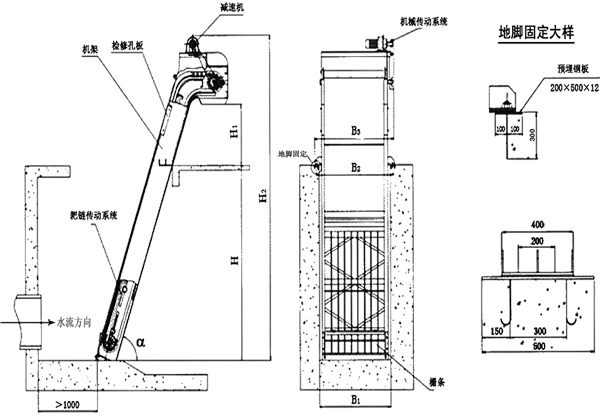

外形结构及安装基础图
