周边传动刮吸泥机

结构与工作原理

周边传动刮吸泥机采用周边传动，污水从池中心的进水管流入，经稳流筒扩散后，均匀的向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置驱动工作桥架沿周边旋转，并带动刮臂及刮泥板转动，刮泥板将污泥刮集后由吸泥管依靠池内静水压抽吸至集泥槽内排入中心泥缸，再通过中心排泥管排出池外，水面上的浮渣通过旋转撇渣装置导入排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。

设备主要特点

1、工作桥可采用半桥式或全桥式,其材质可采用碳钢不锈钢或铝合金等；

2、驱动装置采用轴装式斜齿轮减速机与主动轮直联传动,结构紧凑,机械效率较高；

3、吸泥管采用长扁口形式，吸泥效果好；

4、吸泥方式有两种：自吸式和虹吸式（常规采用自吸式）；

5、设备机械和电子双重过载保护，运转安全可靠；

6、设备操作简便，可直接就地/远程控制设备的运行。

订货须知

1、订货时，请注明池径、池深等主要参数及提供沉淀池土建图；

2、请注明设备材质；

3、若需配套不锈钢出水槽、出水堰板、浮渣挡板等附件，请注明相关尺寸；

4、若客户有特殊要求，可在订货合同中事先注明。

型号规格表示

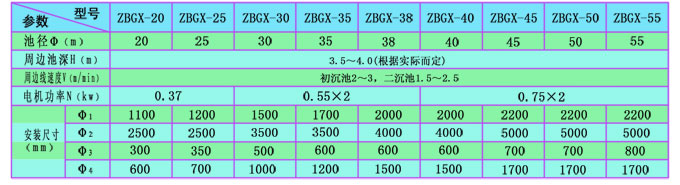

主要技术参数和安装外形尺寸

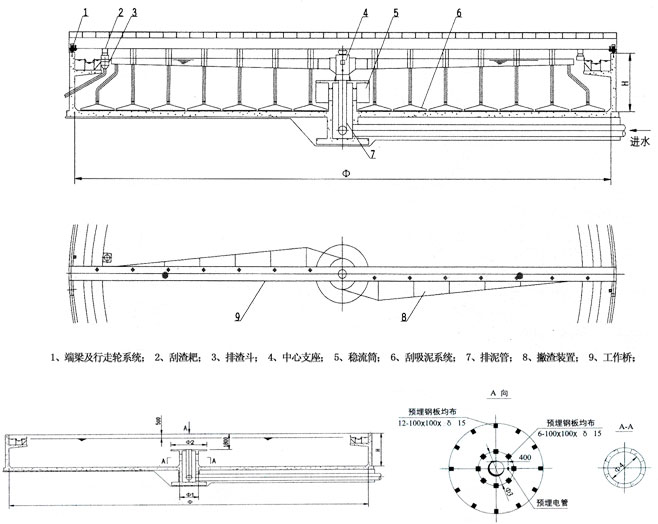

外形结构及安装尺寸
