气压供水设备

发布时间：2022-06-10人气：391

工作原理：
气压供水设备是供水管网中局部升压设备，它是利用空气的可压缩性，在水泵与用水管网之间设置了一个气压罐。管网用水量的变化直接反应到气压罐的压力变化上，通过气压罐上的电接点压力表自动控制水泵的启闭，压力达到上限时停泵，压力达到下限时启泵，从而实现对管网不间断供水。对于吸气式设备，在泵启动时会通过吸气罐向气压罐内充气，停泵时吸气罐内又自动吸入空气，再启泵时又充气，对囊式气压罐则是人为地预先在胶囊与罐体之间充入氮气，水泵把水送入胶囊内并与系统相通，这种气水隔离的方式在控制上与吸气式相同，只是无需设置自动排气。
设备特点：
　　 ◆ 投资省、占地面积小，安装方便；
　　 ◆　水质不受污染，符合卫生防疫部门要求；
　　 ◆　管理简单，自动运行，自动补气充气，可无人看管；
　　 ◆　两台主泵自动轮换运行，工作泵发生故障，备用泵自动投入运行，无水时泵自动停止工作；
　　 ◆　当用水量加大时，两台泵自动同时投入运行；
　　 ◆　停电时自动封闭气压罐，防止气体外泄，来电时无需反复启动即可投入正常工作状态；
　　 ◆　本设备有吸气式和弹力胶囊式两种形式供用户选择。
适用范围
1、工业用水：日供水量为50～1200吨；
　　 2、生活用水：可供60～12000户居民用水；
　　 3、中央空调冷冻水循环恒压补水和消防供水；
　　 4、农村喷灌系统和自建的自来水供水系统；
　　 5、旧有供水系统（水塔、高位水箱等）的改造。

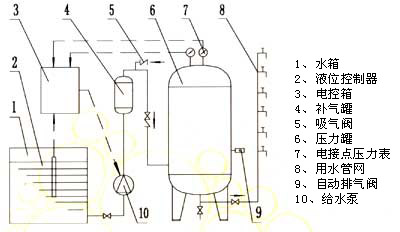

系统流程

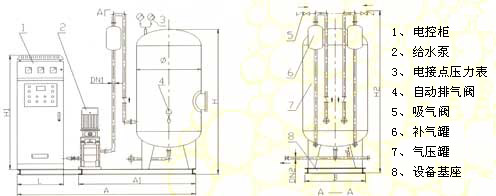

安装简图

技术指标

序号	设备型号	水泵电机			安装尺寸（mm）										参考户数
序号	设备型号	水泵型号	功率KW	台数	A	A1	B	L	H	H1	H2	Φ	DN1	DN2	参考户数
1	SQG-5-45	32LG×3	2.2	2	2600	1600	700	500	2000	1600	2200	800	40	50	50
2	SQG-5-60	32LG×4	3.0		2600	1600	700	500	2000	1600	2200	800	40	50
3	SQG-5-75	32LG×5	4.0		2600	1600	700	500	2000	1600	2200	800	40	50
4	SQG-10-45	40LG×3	3.0	2	2800	1800	800	500	2400	1600	2600	1000	50	65	100
5	SQG-10-60	40LG×4	4.0		2800	1800	800	500	2400	1600	2600	1000	50	65
6	SQG-10-75	40LG×5	5.5		2800	1800	800	500	2400	1600	2600	1000	50	65
7	SQG-20-40	50LG×2	5.5	2	3100	2100	1000	500	2400	1600	2600	1200	65	80	250
8	SQG-20-60	50LG×3	7.5		3100	2100	1000	500	2400	1600	2600	1200	65	80
9	SQG-20-80	50LG×4	11		3100	2100	1000	500	2400	1600	2600	1200	65	80
10	SQG-35-40	65LG×2	7.5	2	3300	2300	1100	500	2400	1600	2600	1400	80	100	400
11	SQG-35-60	65LG×3	11		3300	2300	1100	500	2400	16001	2600	1400	80	100
12	SQG-35-80	65LG×4	15		3300	2300	1100	500	2400	600	2600	1400	80	100
13	SQG-45-40	50LG×2	5.5	2	3200	2200	1100	500	2800	1600	3000	1400	65	100	600
14	SQG-45-60	50LG×3	7.5		3200	2200	1100	500	2800	1600	3000	1400	65	100
15	SQG-45-80	50LG×4	11		3200	2200	1100	500	2800	1600	3000	1400	65	100
16	SQG-60-45	65LG×2	7.5	2	3500	2500	1300	500	3200	1600	3400	1600	80	125	800
17	SQG-60-60	65LG×3	11		3500	2500	1300	500	3200	1600	3400	1600	80	125
18	SQG-60-75	65LG×4	15		3500	2500	1300	600	3200	1600	3400	1600	80	125
19	SQG-80-40	80LG×2	11	2	4000	2800	1400	500	3400	1600	3600	1800	100	125	1000
20	SQG-80-60	80LG×3	15		4000	2800	1400	600	3400	1600	3600	1800	100	125
21	SQG-80-80	80LG×4	18.5		4000	2800	1400	600	3400	1600	3600	1800	100	125
22	SQG-150-40	100DL×2	18.5	2	4200	3000	1600	600	3400	1600	3600	2000	100	150	1500
23	SQG-150-60	100DL×3	30		4200	3000	1600	600	3400	1600	3600	2000	100	150
24	SQG-150-80	100DL×4	37		4200	3000	1600	600	3400	1600	3600	2000	100	150

型号说明：ＳＱＤ┄□┄□┄□　　　ＳＱＤ：三环全自动气压供水设备
　　　　　　　　　　　　　　　　　　　　　　　　 □：流量（吨/小时）
　　　　　　　　　　　　　　　　　　　　　　　　 □：扬程（米）
　　　　　　　　　　　　　　　　　　　　　　　　 □：Ｎ：囊式；Ｘ：吸气式
